配置手工负载分担模式链路聚合示例
组网需求
如图1所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

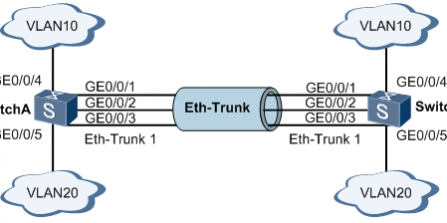

图1 配置手工负载分担模式链路聚合组网图
配置思路
采用如下的思路配置负载分担链路聚合：
创建Eth-Trunk接口并加入成员接口，实现增加链路带宽。
说明：
接口缺省都加入了VLAN1，因此加入Eth-Trunk前建议先将接口从VLAN1中退出或将接口Shutdown，避免出现广播风暴。
创建VLAN并将接口加入VLAN。
配置负载分担方式，实现流量在Eth-Trunk各成员接口间的负载分担，增加可靠性。
操作步骤
在SwitchA创建Eth-Trunk接口并加入成员接口。SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3
[SwitchA-Eth-Trunk1] quit
创建VLAN并将接口加入VLAN。SwitchB配置与SwitchA类似，不再赘述。
# 创建VLAN10和VLAN20并分别加入接口。
[SwitchA] vlan batch 10 20
[SwitchA] interface gigabitethernet 0/0/4
[SwitchA-GigabitEthernet0/0/4] port link-type trunk
[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10
[SwitchA-GigabitEthernet0/0/4] quit
[SwitchA] interface gigabitethernet 0/0/5
[SwitchA-GigabitEthernet0/0/5] port link-type trunk
[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20
[SwitchA-GigabitEthernet0/0/5] quit
# 配置Eth-Trunk1接口允许VLAN10和VLAN20通过。
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] port link-type trunk
[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20
配置Eth-Trunk1的负载分担方式。SwitchB配置与SwitchA类似，不再赘述。
[SwitchA-Eth-Trunk1] load-balance src-dst-mac
[SwitchA-Eth-Trunk1] quit
配置LACP模式的链路聚合示例
组网需求
如图1所示，在两台Switch设备上配置LACP模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下：
两条活动链路具有负载分担的能力。
两设备间的链路具有1条冗余备份链路，当活动链路出现故障链路时，备份链路替代故障链路，保持数据传输的可靠性。
图1 配置LACP模式链路聚合组网图
配置思路
采用如下的思路配置LACP模式链路聚合：
创建Eth-Trunk，配置Eth-Trunk为LACP模式，实现链路聚合功能。
将成员接口加入Eth-Trunk。
说明：
接口缺省都加入了VLAN1，因此加入Eth-Trunk前建议先将接口从VLAN1中退出或将接口Shutdown，避免出现广播风暴。
配置系统优先级，确定主动端，按照主动端设备的接口选择活动接口。
配置活动接口上限阈值，实现保证带宽的情况下提高网络的可靠性。
配置接口优先级，确定活动链路接口，优先级高的接口将被选作活动接口。
操作步骤
在SwitchA上创建Eth-Trunk1并配置为LACP模式。SwitchB配置过程与SwitchA类似，不再赘述
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] mode lacp
[SwitchA-Eth-Trunk1] quit
配置SwitchA上的成员接口加入Eth-Trunk。SwitchB配置过程与SwitchA类似，不再赘述
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] eth-trunk 1
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] eth-trunk 1
[SwitchA-GigabitEthernet0/0/2] quit
[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEthernet0/0/3] eth-trunk 1
[SwitchA-GigabitEthernet0/0/3] quit
在SwitchA上配置系统优先级为100，使其成为LACP主动端
[SwitchA] lacp priority 100
在SwitchA上配置活动接口上限阈值为2
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] max active-linknumber 2
[SwitchA-Eth-Trunk1] quit
在SwitchA上配置接口优先级确定活动链路
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] lacp priority 100
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] lacp priority 100
[SwitchA-GigabitEthernet0/0/2] quit
